Ηλεκτρομαγνητικές Βαλβίδες

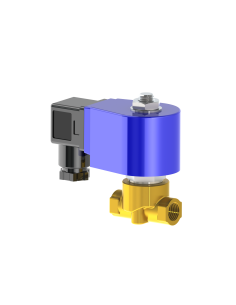

Οι ηλεκτρομαγνητικές βαλβίδες AWS χρησιμοποιούνται για ηλεκτρικό On/Off χειρισμό ροής σε γραμμές υγρών και αερίων, κυρίως σε βοηθητικά κυκλώματα αυτοματισμού, παροχές νερού, πεπιεσμένο αέρα, πλήρωση/εκκένωση, απομόνωση κλάδων και ακολουθίες PLC. Η κατηγορία περιλαμβάνει 2/2-way direct acting σειρές 210, 214 και 219, 3/2-way direct acting σειρές 310 και 314, καθώς και 2/2-way διαφραγματικές σειρές 220, 221, 240/240FL και 242/242FL.

Η επιλογή γίνεται με βάση κατάσταση ηρεμίας NC ή NO, τάση πηνίου, DN, εύρος πίεσης, θερμοκρασία μέσου, απαιτούμενη παροχή, συμβατότητα στεγανοποιητικών και διαθέσιμη διαφορική πίεση. Οι άμεσα ενεργοποιούμενες seat valves δεν απαιτούν ελάχιστη Δp για άνοιγμα ή κλείσιμο, ενώ οι servo-controlled διαφραγματικές βαλβίδες 220/240 απαιτούν διαφορική πίεση λειτουργίας· ενδεικτικά 0,1 bar για τύπο 220 και 0,5 bar για τύπο 240. Οι σειρές 221/242 είναι servo-controlled με positive lift και δεν απαιτούν διαφορική πίεση για τη μεταγωγή.

Τα σώματα διατίθενται σε brass ή stainless steel, με στεγανοποιήσεις NBR, EPDM ή FKM ανάλογα με το μέσο, τη θερμοκρασία και τη χημική συμβατότητα. Η ηλεκτρική σύνδεση γίνεται μέσω φις κατά DIN EN 175301-803, με form A στις περισσότερες σειρές και form B στους τύπους 210 και 310. Η φορά ροής πρέπει να ακολουθεί το βέλος του σώματος, ενώ οι βαλβίδες δεν προορίζονται για αντίθλιψη.

Σε εγκατάσταση πρέπει να προβλέπεται φίλτρο πριν από τη βαλβίδα, έκπλυση γραμμής, προστασία από υδραυλικά πλήγματα, αποφυγή φορτίων σωλήνωσης στο σώμα και τοποθέτηση με το πηνίο κατά προτίμηση προς τα επάνω. Για συντήρηση αξιολογούνται διαρροές έδρας, θόρυβος/κραδασμοί, υπερθέρμανση πηνίου, υγρασία στο φις, κατάσταση στεγανοποιητικών και καθαρότητα του μέσου, καθώς οι επικαθίσεις επηρεάζουν άμεσα τη στεγανότητα και τον χρόνο μεταγωγής.
