Βαλβίδες Ηλεκτρομαγνητικού Ελέγχου

Οι βαλβίδες ηλεκτρομαγνητικού ελέγχου νερού χρησιμοποιούνται σε δίκτυα ύδρευσης, αντλιοστάσια, δεξαμενές, ζώνες πίεσης και βιομηχανικές γραμμές όπου απαιτείται απομακρυσμένο άνοιγμα, κλείσιμο ή μεταβολή λειτουργίας μέσω ηλεκτρικού σήματος. Η ηλεκτρομαγνητική εντολή δεν αντικαθιστά την υδραυλική λειτουργία της κύριας βαλβίδας· ενεργεί στο pilot circuit, μεταβάλλοντας την πίεση στον θάλαμο ελέγχου και τη θέση του διαφράγματος.

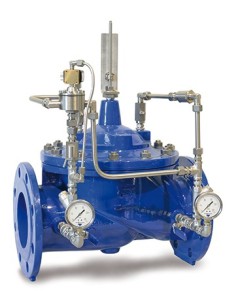

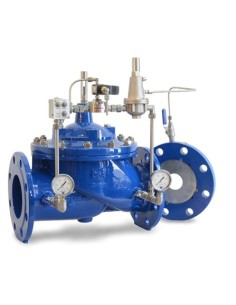

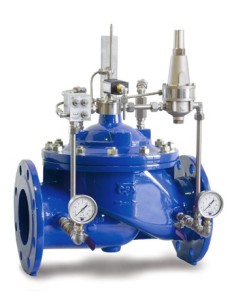

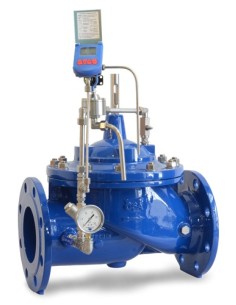

Στην κατηγορία περιλαμβάνονται αυτόματες βαλβίδες CSA XLC 310/410-T, 315/415, 325/425, 335/435, 350/450, 350/450-P, 353/453, 390/490 και 392/492, με τυποποίηση DIN, φλαντζωτή σύνδεση, σώμα από ductile cast iron και ονομαστικές πιέσεις PN 10, PN 16 ή PN 25 ανάλογα με τον τύπο.

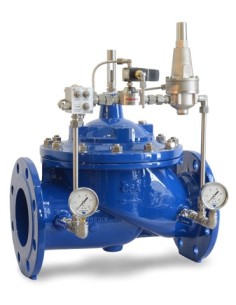

Η XLC 315/415 λειτουργεί ως solenoid controlled pressure reducing valve, μειώνοντας και σταθεροποιώντας την downstream πίεση, ενώ ανοίγει ή κλείνει κατόπιν ηλεκτρικού σήματος. Η XLC 325/425 λειτουργεί ως pressure relief/sustaining valve: εν σειρά διατηρεί upstream πίεση, ενώ σε παράκαμψη εκτονώνει υπερπίεση, με δυνατότητα απομακρυσμένου ανοίγματος ή κλεισίματος μέσω solenoid.

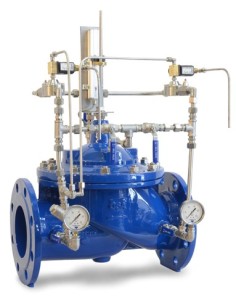

Η XLC 353/453 είναι step-by-step solenoid controlled valve για ελεγχόμενο άνοιγμα και κλείσιμο βάσει σημάτων προς τις ηλεκτρομαγνητικές βαλβίδες του κυκλώματος. Εφαρμόζεται σε ρύθμιση ροής και πίεσης, σε αντλιοστάσια για περιορισμό surge κατά την εκκίνηση ή παύση αντλίας, καθώς και σε έλεγχο στάθμης ανάλογα με την κατανάλωση.

Κατά τη μελέτη πρέπει να ελέγχονται τάση πηνίου, fail position, ελάχιστη πίεση pilot, χρόνος απόκρισης, προστασία από υδραυλικό πλήγμα, φίλτρα, needle valves, flow stabilizers, διάφραγμα, έδρα και δυνατότητα χειροκίνητης παράκαμψης. Σωματίδια, εγκλωβισμένος αέρας ή ασταθές ηλεκτρικό σήμα μπορούν να προκαλέσουν καθυστέρηση απόκρισης, hunting ή μη πλήρες κλείσιμο.
