Ασφαλιστικά DIN

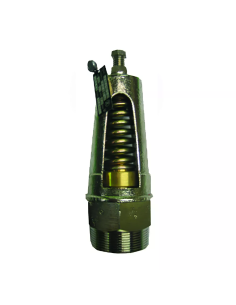

Τα ασφαλιστικά κατά DIN χρησιμοποιούνται για προστασία εξοπλισμού και σωληνογραμμών από υπερπίεση σε δίκτυα ατμού, νερού, αερίων και λοιπών βιομηχανικών ρευστών. Η λειτουργία τους βασίζεται σε ελατήριο ρύθμισης και προκαθορισμένη πίεση ανοίγματος, ώστε η βαλβίδα να εκτονώνει παροχή όταν η πίεση του συστήματος υπερβεί το set pressure και να επανέρχεται όταν αποκατασταθούν οι συνθήκες λειτουργίας. Η κατηγορία περιλαμβάνει σειρές ARI SAFE, SAFE P, SAFE TC/TCS/TCP, Berluto SP 80 N/T και SP 85, Valfonta JAS, ALPER και 368–371, καθώς και Genebre 2252, 2253, 2256, 2257, 2258 και 2259.

Η επιλογή γίνεται με βάση μέσο, απαιτούμενη παροχή εκτόνωσης, πίεση ρύθμισης, αντίθλιψη, θερμοκρασία, τύπο εκτόνωσης, συμβατότητα υλικών και απαιτήσεις πιστοποίησης της εγκατάστασης. Σε εφαρμογές ατμού και λεβήτων πρέπει να ελέγχονται η διαστασιολόγηση σύμφωνα με τη θερμική ισχύ, η αποχέτευση της εξόδου, η απώλεια πίεσης στη γραμμή εισόδου, η συσσωρευμένη αντίθλιψη και η προσβασιμότητα για περιοδική δοκιμή. Οι ARI SAFE αναφέρονται ως άμεσης λειτουργίας, ελατηριωτές βαλβίδες ασφαλείας πλήρους ανύψωσης ή τυπικού τύπου, με εγκρίσεις DIN EN ISO 4126-1, AD2000-A2, TRD 421 και TÜV.

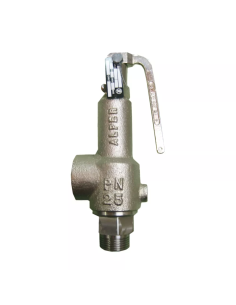

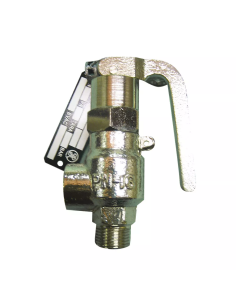

Διατίθενται επιλογές DIN με PN16, PN25, PN40 και PN100, συνδέσεις BSP, NPT, ISO 228-1 και φλαντζωτές, καθώς και υλικά όπως ορείχαλκος, CW617N, EN-JL 1040, EN-JS 1049, 1.0619+N, 1.4408, 1.4581 και ASTM A351 CF3M. Ενδεικτικά, οι ARI SAFE καλύπτουν DN15–DN350, εύρη ελατηρίων 0,2–40 bar και θερμοκρασίες έως 450 °C ανάλογα με υλικό, οι Valfonta JAS για λέβητες είναι PN16 με BSP/NPT και θερμοκρασία έως 180 °C, ενώ οι Valfonta ALPER καλύπτουν PN16–PN25, πλήρες άνοιγμα, μεταλλική ή μαλακή έδρα και θερμοκρασία έως 280 °C.
