Μεταδότης Πίεσης Gefran τύπος TPFADA

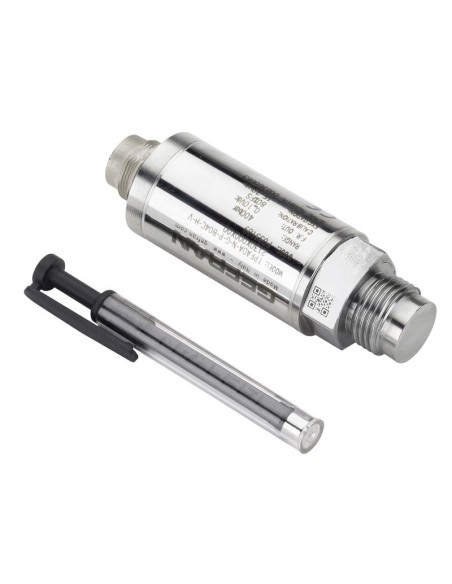

Gefran TPFADA – μεταδότης πίεσης με μετωπική μεμβράνη

Ο TPFADA είναι μεταδότης πίεσης με flush μετωπική μεμβράνη από 17-4PH ανοξείδωτο χάλυβα και τεχνολογία bonded strain gauge σε χαλύβδινο σώμα. Χρησιμοποιείται σε ρευστά με υψηλό ιξώδες ή τάση επικάθισης, όπου ένας κλασικός μεταδότης με εσωτερικό θάλαμο μέτρησης μπορεί να φράξει ή να εμφανίσει καθυστέρηση απόκρισης. Τυπικά μέσα: λάδια, παχύρρευστα ρευστά, καουτσούκ, πολτοί και χημικά προϊόντα συμβατά με 17-4PH.

Τεχνικά δεδομένα

• Περιοχές μέτρησης: 0…10 έως 0…1000 bar
• Ακρίβεια: H ±0,2% FS, M ±0,5% FS
• Υπερπίεση: 3 x FS, έως 2000 bar
• Πίεση θραύσης: 4 x FS, έως 2000 bar
• Χρόνος απόκρισης: <1 ms
• Θερμοκρασία διεργασίας: -40…+120 °C
• Αντιστάθμιση θερμοκρασίας: -10…+85 °C
• Προστασία: IP65/IP66/IP67 με τοποθετημένο θηλυκό connector

Έξοδοι και Autozero

Η τυπική έκδοση διαθέτει 4…20 mA και 0,1…5,1 Vdc, ενώ διατίθενται επιλογές 0…5 Vdc, 1…5 Vdc, 1…10 Vdc, 1…6 Vdc και 0,1…10,1 Vdc. Η λειτουργία Digital Autozero & Span επιτρέπει διόρθωση μηδενός και span με μαγνητική πένα μετά την εγκατάσταση ή μετά από μηχανική καταπόνηση.

Συνδέσεις και εφαρμογές

Τυπικές συνδέσεις διεργασίας: M18x1,5 και G 1/2” male. Κατόπιν επιλογής διατίθεται 3/4-16 UNF. Εφαρμόζεται σε δοσομετρικές/αναμικτικές αντλίες, επεξεργασία καουτσούκ, αντλίες σκυροδέματος και γραμμές με παχύρρευστα ή φορτισμένα μέσα.

Συμμόρφωση

Η δήλωση συμμόρφωσης αναφέρει CE, RoHS 2011/65/EU, EMC 2014/30/EU, EN 50581:2012, EN 61326-1:2013 και EN 61326-2-3:2013. Η σελίδα προϊόντος αναφέρει επίσης cULus certification.

FAQ

Πότε επιλέγεται TPFADA αντί TPF;
Όταν απαιτείται ενισχυμένη έξοδος 4…20 mA ή Vdc και όχι mV/V.

Πότε επιλέγεται TPFAS;
Όταν χρειάζεται μικρότερη μετωπική μεμβράνη ή διαφορετική γεωμετρία σύνδεσης.
