Θυρίδα Υδαταγωγού Ελέγχου Νερού Wey Valves

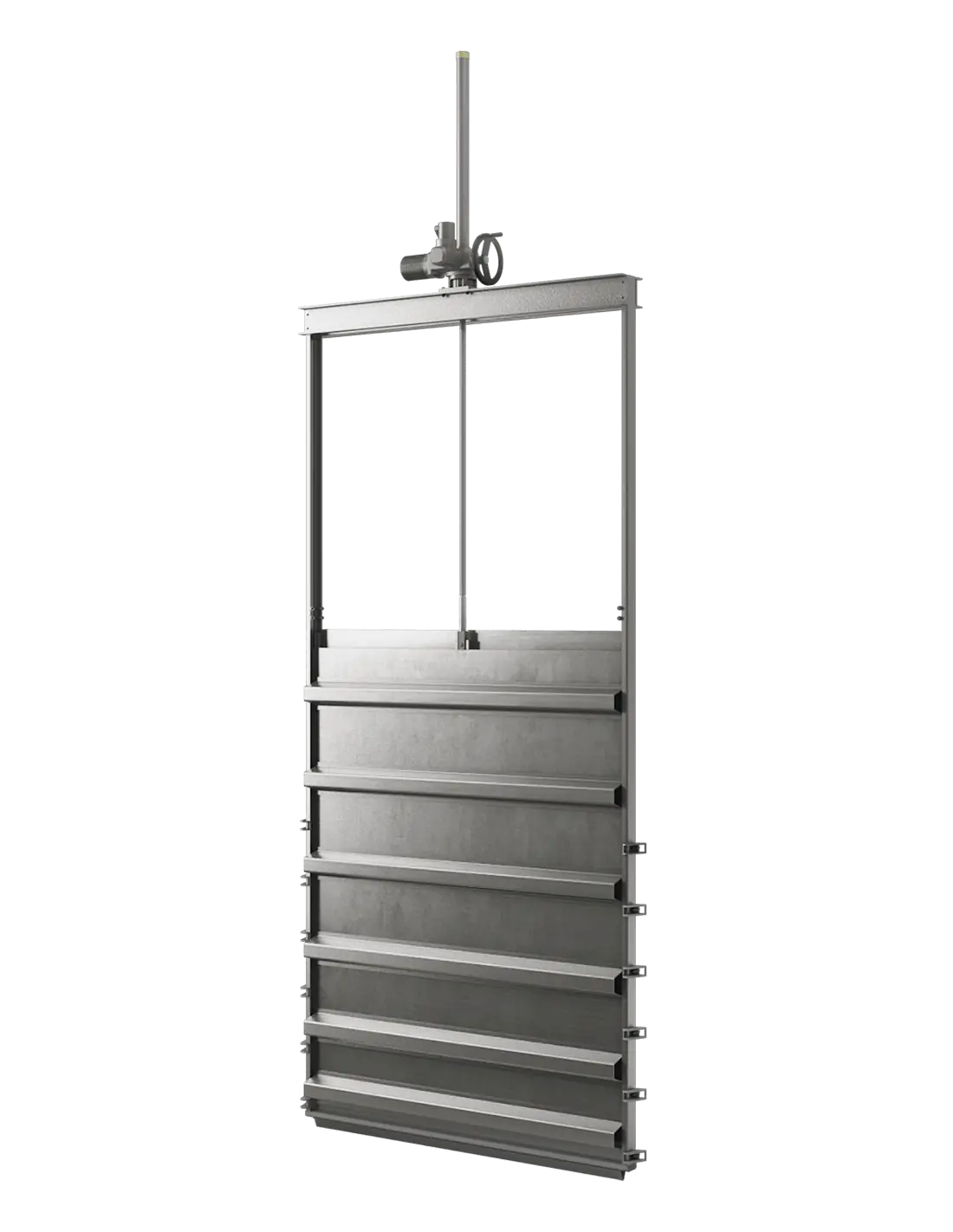

Θυρόφραγμα ελέγχου νερού WEY – Τύποι 2, 3 και 4

Τα θυροφράγματα WEY χρησιμοποιούνται για απομόνωση ανοικτών καναλιών, δεξαμενών και υδατοσυλλογών. Κατασκευάζονται ανά έργο, σύμφωνα με τις διαστάσεις του ανοίγματος, το ύψος υδάτινης στήλης και τον τρόπο πάκτωσης. Η περιμετρική στεγανοποίηση επιτρέπει λειτουργία και προς τις δύο κατευθύνσεις ροής.

Τεχνικά στοιχεία

• Πλάτος ανοίγματος: 200–5000 mm

• Μέγιστη υδάτινη στήλη: έως 15 m

• Πλαίσιο, θυρόφυλλο και στέλεχος: ανοξείδωτος χάλυβας 1.4404

• Οδηγοί: PE-UHMW, ανθεκτικοί σε χημική προσβολή και UV

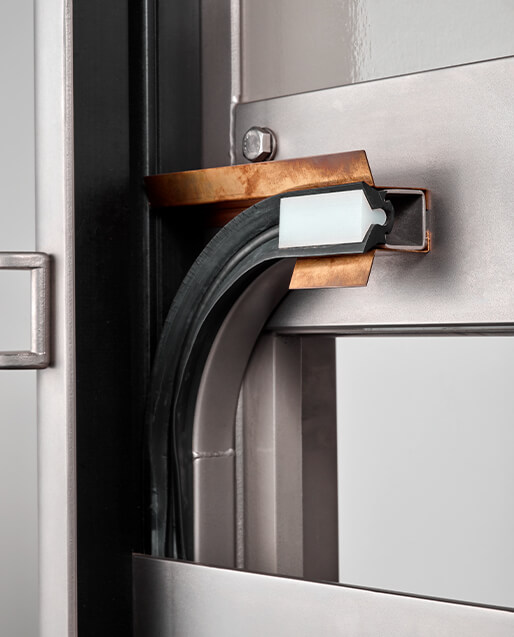

• Στεγανοποίηση: NBR ή EPDM

• Διαρροή με καθαρό νερό: ≤0,4 l/min ανά μέτρο γραμμής στεγανοποίησης

• Απαιτήσεις στεγανότητας: DIN 19569-4 και AWWA C501

• Εγκατάσταση: πάκτωση σε εσοχή ή αγκύρωση σε τοίχωμα.

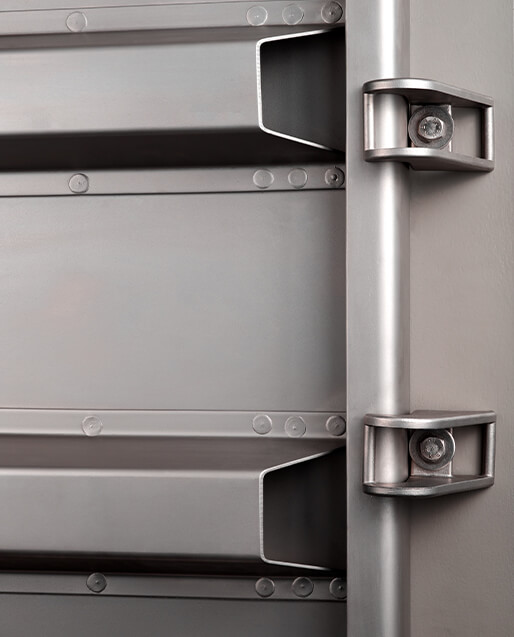

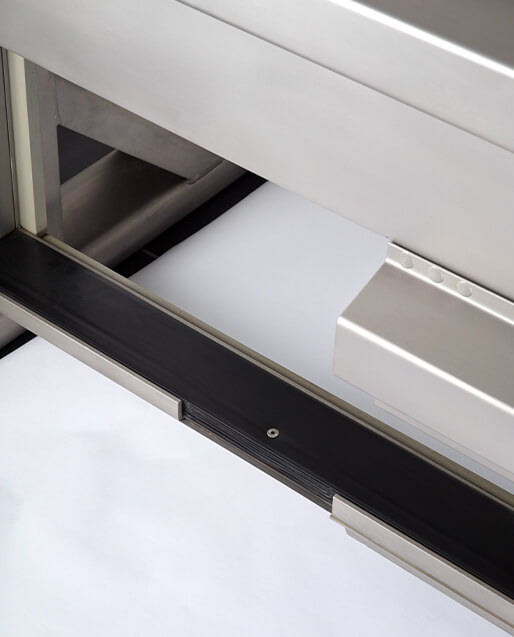

Το θυρόφυλλο οδηγείται σε όλη τη διαδρομή και ενισχύεται σύμφωνα με την υδροστατική φόρτιση. Το κάτω προφίλ μπορεί να είναι συνεπίπεδο με τον πυθμένα, ώστε να περιορίζονται οι επικαθίσεις. Η εγκάρσια στεγανοποίηση διαθέτει διπλή ξύστρα και είναι αντικαταστάσιμη.

Κατασκευαστικές παραλλαγές

• Τρίπλευρη ή τετράπλευρη στεγανοποίηση

• Ευθύ, κεκλιμένο ή κυκλικό κάτω προφίλ

• Αυτοφερόμενος μηχανισμός ή απομακρυσμένο βάθρο χειρισμού

• Τύποι 3 και 4 ανά διαστάσεις, τρόπο στήριξης και φορτίο νερού.

Επιλογές ενεργοποίησης

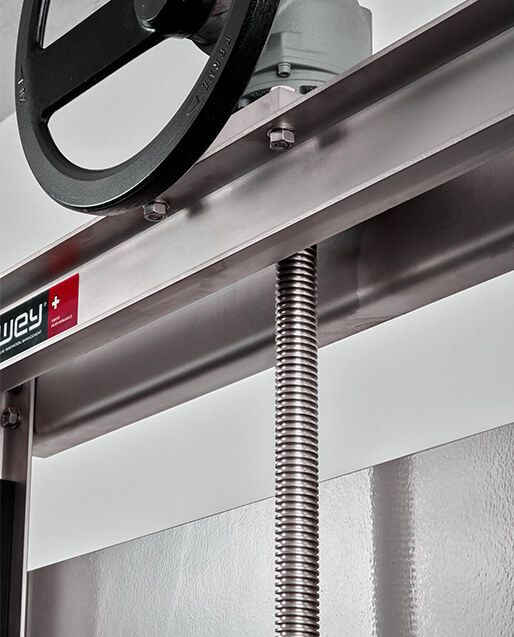

Καρέ χειρισμού, χειροτροχός, κωνικός μειωτήρας, πνευματικός ή υδραυλικός κύλινδρος και ηλεκτρικός ενεργοποιητής.

Εφαρμογές

Εγκαταστάσεις λυμάτων, αντιπλημμυρικά έργα, δίκτυα ομβρίων, ακατέργαστο ή βιομηχανικό νερό, πόσιμο νερό και θαλασσινό νερό.

FAQ

Τι απαιτείται για τη διαστασιολόγηση;
Πλάτος και ύψος ανοίγματος, μέγιστη στάθμη νερού, φορά πίεσης, ποιότητα νερού, τρόπος εγκατάστασης και απαιτούμενος ενεργοποιητής.

Ποιες είναι οι βασικές απαιτήσεις συντήρησης;
Καθαρισμός και λίπανση οδηγών και στελέχους, έλεγχος της στεγανοποίησης και τουλάχιστον τέσσερις πλήρεις κύκλοι λειτουργίας ετησίως.
