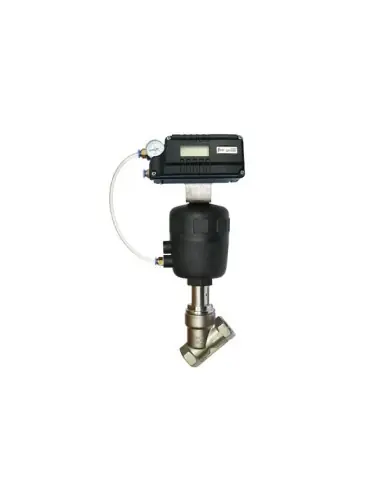

Έξυπνος Γραμμικός Ρυθμιστής Θέσης YTC (Smart Positioner) τύπος YT-2700

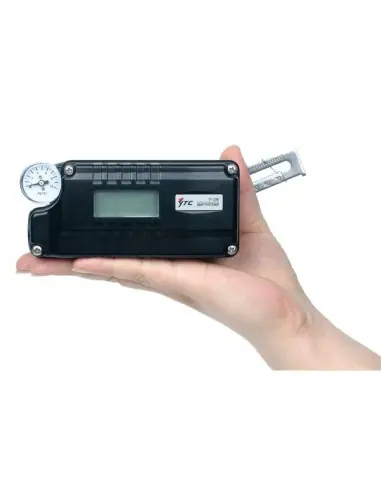

YTC YT-2700L – compact smart positioner γραμμικής βαλβίδας

Ο YT-2700L είναι ψηφιακός ηλεκτροπνευματικός ρυθμιστής θέσης για γραμμικές βαλβίδες ελέγχου με πνευματικό ενεργοποιητή απλής ενέργειας. Δέχεται σήμα 4–20 mA DC και ρυθμίζει την πίεση εξόδου προς τον ενεργοποιητή, ώστε η διαδρομή της βαλβίδας να ακολουθεί την εντολή του controller ή του DCS. Υποστηρίζει auto calibration, PID/PD control, alarms, HART και αναλογική ανατροφοδότηση θέσης ως επιλογή.

Τεχνικά δεδομένα

• Σήμα εισόδου: 4–20 mA DC
• Ελάχιστο ρεύμα: 3,2 mA, ή 3,8 mA με HART
• Πίεση αέρα: 1,4–7 bar / 0,14–0,7 MPa
• Συνδέσεις αέρα: PT 1/4 ή NPT 1/4
• Συνδέσεις μανομέτρων: PT 1/8 ή NPT 1/8
• Ηλεκτρική είσοδος: PF 1/2 / G 1/2, επιλογή NPT 1/2
• Προστασία: IP66
• Γραμμικότητα: ±0,5% F.S.
• Υστέρηση: 0,5% F.S.
• Επαναληψιμότητα: 0,3% F.S.
• Παροχή αέρα: 70 LPM
• Κατανάλωση αέρα: 0 LPM σε idle status σύμφωνα με το manual
• Υλικό σώματος: χυτό αλουμίνιο, βαφή epoxy polyester

Διαδρομή και επιλογή μοχλού

Το τεχνικό φυλλάδιο compact αναφέρει διαδρομή 5–35 mm, ενώ το εγχειρίδιο σειράς αναφέρει για YT-2700L 10–150 mm. Για παραγγελία πρέπει να επιβεβαιώνεται ο τελικός κωδικός μοχλού και η πραγματική διαδρομή της βαλβίδας.

Λειτουργίες διεργασίας

Διαθέτει χαρακτηριστικές linear, quick open, equal percentage και custom 16 σημείων. Υποστηρίζονται split range 4–12 mA / 12–20 mA, tight shut-open / tight shut-close και variable orifice για περιορισμό hunting σε μικρού όγκου ενεργοποιητές.

Εφαρμογές

Κατάλληλος για βαλβίδες ελέγχου σε ατμό, συμπύκνωμα, νερό ψύξης, θερμό νερό, αέρα οργάνων και βοηθητικά δίκτυα διεργασίας, ειδικά όπου απαιτείται compact τοποθέτηση.

FAQ

Πότε επιλέγεται YT-2700L;
Όταν απαιτείται compact smart positioner απλής ενέργειας με HART ή feedback 4–20 mA.

Τι πρέπει να ελεγχθεί πριν την επιλογή;
Διαδρομή, διαθέσιμη πίεση αέρα, τύπος ενεργοποιητή, fail freeze/fail safe, HART, feedback και απαίτηση Ex ia IIC T6/T5.
