Βαλβίδες Έλεγχου Στάθμης

Οι βαλβίδες ελέγχου στάθμης νερού χρησιμοποιούνται σε δεξαμενές, υδατόπυργους, reservoirs και γραμμές τροφοδοσίας για αυτόματη πλήρωση, περιορισμό υπερχείλισης και διατήρηση διαθέσιμου όγκου νερού. Η επιλογή τους πρέπει να βασίζεται στη στάθμη έναρξης/διακοπής, στην upstream πίεση, στη μέγιστη παροχή πλήρωσης, στη διαφορική πίεση, στη γεωμετρία της δεξαμενής και στη θέση του pilot ή πλωτήρα.

Στην κατηγορία περιλαμβάνονται υδραυλικά λειτουργούμενες CSA XLC για min-max level control, proportional level control, altitude control, συνδυασμένο flow control και pressure sustaining, καθώς και μηχανικές πλωτηροβαλβίδες Athena. Οι διαθέσιμες σειρές αναφέρονται με φλαντζωτή σύνδεση DIN, σώμα από ductile cast iron και κλάσεις PN 10, PN 16 και PN 25, ανάλογα με τον τύπο.

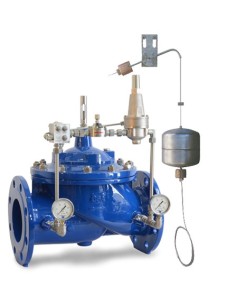

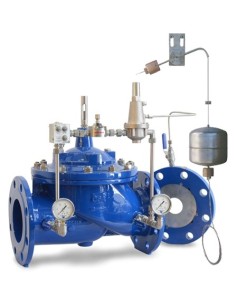

Η XLC 324/424 συνδυάζει έλεγχο ελάχιστης–μέγιστης στάθμης με διατήρηση upstream πίεσης, ώστε να προστατεύονται υψηλότερες ζώνες κατανάλωσης κατά τη φάση πλήρωσης δεξαμενής. Η XLC 326/426 ρυθμίζει αναλογικά τη στάθμη μέσω proportional level pilot, ενώ η XLC 334/434 περιορίζει ταυτόχρονα τη μέγιστη παροχή πλήρωσης, χρήσιμο σε δεξαμενές όπου πρέπει να αποφεύγεται απότομη υδραυλική φόρτιση του δικτύου.

Η XLC 370/470 λειτουργεί ως altitude control valve για reservoirs και υδατόπυργους, με αναλογική απόκριση στη στατική πίεση της στήλης νερού και περιορισμό water hammer. Η πλωτηροβαλβίδα Athena χρησιμοποιεί μηχανικό πλωτήρα και balanced self-cleaning piston για έλεγχο στάθμης χωρίς απαίτηση εξωτερικής ενέργειας ή pilot pressure.

Κατά τη συντήρηση ελέγχονται pilot lines, φίλτρα, needle valves, flow stabilizers, έδρα, διάφραγμα ή έμβολο, πλωτήρας, ράβδος και πραγματική στάθμη ενεργοποίησης. Σωματίδια, αέρας, λανθασμένο setpoint ή ανεπαρκής πίεση pilot μπορούν να προκαλέσουν hunting, καθυστερημένο κλείσιμο, υπερχείλιση ή ανεπαρκή πλήρωση δεξαμενής.
