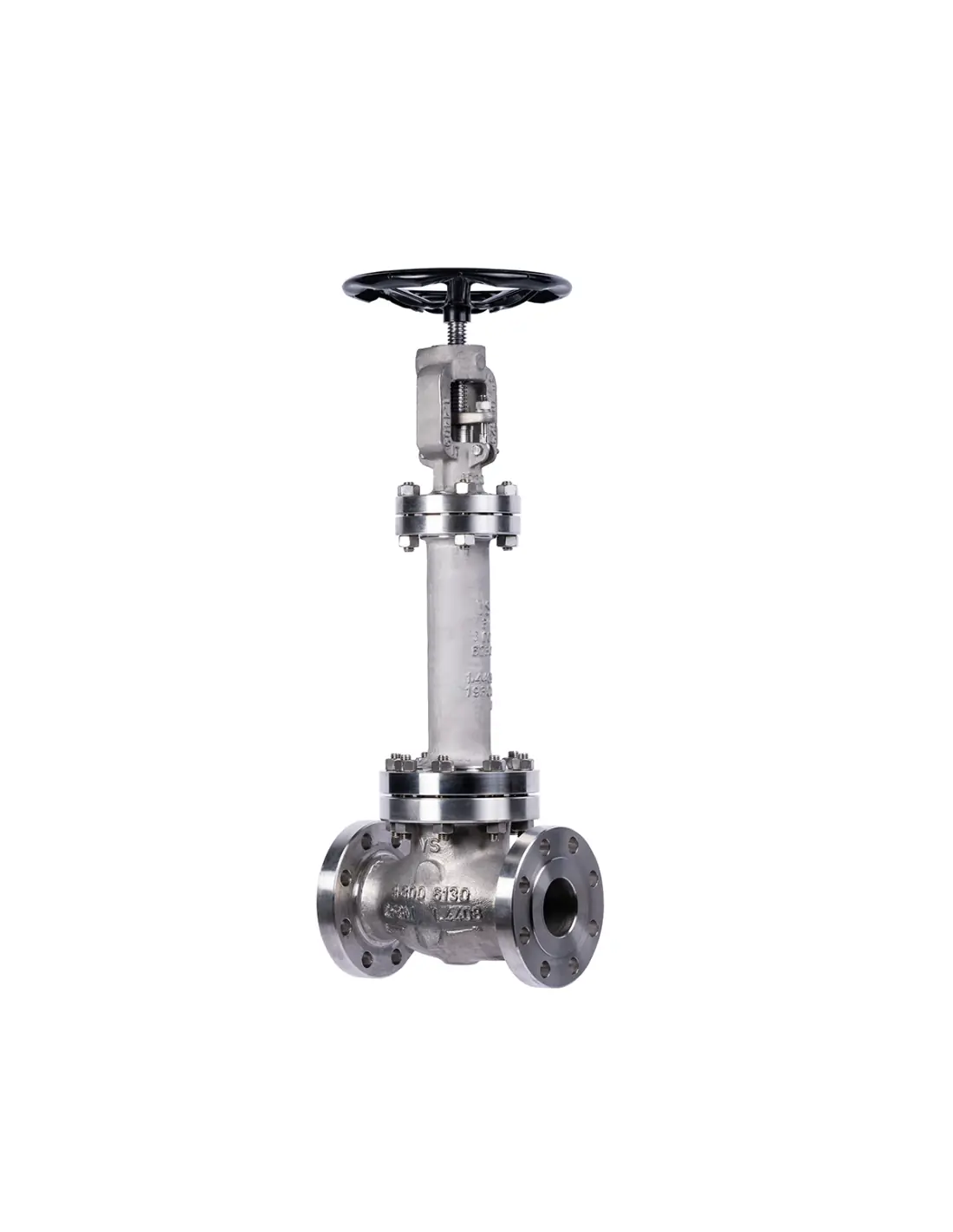

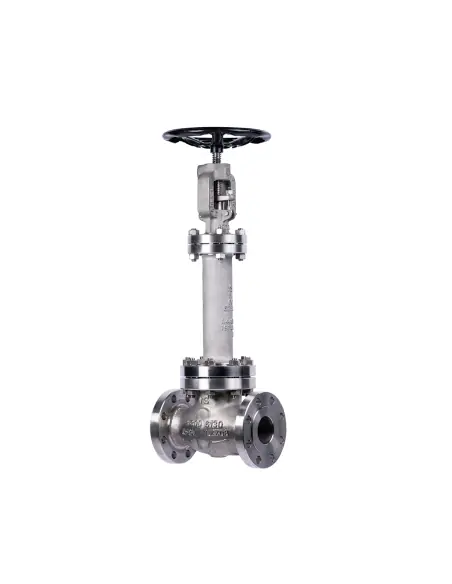

Ατμοφράκτης με στυπιοθλίπτη κρυογενικός Valvosider κατά DIN

Κρυογενικός ατμοφράκτης Valvosider κατά DIN

Ο κρυογενικός Valvosider DIN είναι globe valve με εκτεταμένο bonnet για απομόνωση ροής σε χαμηλές θερμοκρασίες, όπου το packing πρέπει να απομακρύνεται από την ψυχρή ζώνη της σωλήνωσης. Η κατασκευή είναι bolted bonnet, outside screw & yoke, rising stem, rising handwheel και loose disc.

Εύρος και υλικά

• PN25/40: DN15–DN600, Fig. 1430EB
• PN63: DN15–DN600, Fig. 1560EB
• PN100: DN15–DN300, Fig. 1570EB
• Σώμα / bonnet: 1.4552
• Integral seat: 1.4552
• Δίσκος: X5CrNiMo17-12-2
• Στέλεχος: X5CrNiMo17-12-2
• Extension: X2CrNiMo17-12-2
• Packing: graphite rings & wiper rings

Πρότυπα και δοκιμές

Η σειρά αναφέρεται σε EN 12516 για σχεδίαση, EN 12982 / EN 558 για face-to-face, EN 1092 για φλάντζες, DIN 3239 για butt weld άκρα, EN 12266 για δοκιμές, EN 19 για σήμανση, CE-PED και πιστοποιητικά EN 10204 3.1 / 3.2.

Κρυογενική εφαρμογή

Η εκτεταμένη κατασκευή bonnet είναι κατάλληλη για cold box ή fully extractable διαμόρφωση. Χρησιμοποιείται σε γραμμές κρυογενικών υγρών ή αερίων, εγκαταστάσεις τεχνικών αερίων, αποθήκευση χαμηλής θερμοκρασίας και βοηθητικές σωληνώσεις όπου απαιτείται πρόσβαση στο στέλεχος και στο packing εκτός ψυχρής μόνωσης.

Σημεία επιλογής

Η επιλογή γίνεται με βάση DN, PN, θερμοκρασία λειτουργίας, τύπο σύνδεσης, θέση εγκατάστασης, απαίτηση cold box, συμβατότητα ρευστού και επιτρεπτή διαφορική πίεση. Για πίεση κάτω από τον δίσκο, το φυλλάδιο δίνει όρια Δp από 85 bar σε DN80 έως 2,2 bar σε DN600· πάνω από αυτά απαιτείται gear operator ή εγκατάσταση με πίεση πάνω από τον δίσκο και bypass.

Επιλογές

Διατίθενται gear operator, chain wheel, πνευματικός, υδραυλικός ή ηλεκτρικός ενεργοποιητής, limit switches, locking/interlock, PTFE soft seats, regulating disc, double-stage disc, stop-check disc, live-loaded packing, drain plug, BW ends και ANSI connections.

FAQ

Γιατί χρειάζεται extended bonnet;

Για να τοποθετείται το packing μακριά από τη ζώνη πολύ χαμηλής θερμοκρασίας και να μειώνεται ο κίνδυνος παγοποίησης ή απώλειας συμπίεσης.

Είναι βαλβίδα ρύθμισης;

Η βασική χρήση είναι απομόνωση. Για throttling απαιτείται regulating ή double-stage disc και έλεγχος Δp, ταχύτητας, θορύβου και θερμικής καταπόνησης.
