Αναλογικοί Σφαιρικοί Κρουνοί

Οι αναλογικοί σφαιρικοί κρουνοί χρησιμοποιούνται όταν η βαλβίδα πρέπει να λειτουργεί ως στοιχείο ρύθμισης παροχής και όχι μόνο ως απλή απομόνωση on/off. Η σφαίρα διαθέτει διαμορφωμένη οπή V-control, ώστε η μεταβολή της γωνίας ανοίγματος να αντιστοιχεί σε ελεγχόμενη μεταβολή διατομής ροής. Η επιλογή τους εφαρμόζεται σε HVAC, θερμοϋδραυλικά κυκλώματα, βοηθητικά βιομηχανικά δίκτυα, νερό διεργασίας, αέρα και συμβατά υγρά, όπου απαιτείται ρύθμιση παροχής μέσω χειροκίνητης θέσης ή ενεργοποιητή.

Η κατηγορία περιλαμβάνει εκδόσεις Genebre και Valpres, 2 τεμαχίων, 3 τεμαχίων και ειδικών διαμορφώσεων V-control, σε τυποποιήσεις DIN και ANSI. Οι διαθέσιμες ονομαστικές πιέσεις καλύπτουν ενδεικτικά PN 15 έως PN 100, καθώς και ANSI Class 150 ανάλογα με τη σειρά, ενώ οι συνδέσεις περιλαμβάνουν BSP, ISO 7 Rp και φλαντζωτά άκρα. Τα σώματα διατίθενται σε ανοξείδωτο χάλυβα, ASTM A351 CF8M, AISI 316 και χυτοχάλυβα, με έδρες PTFE με glass fiber ή graphite, ανάλογα με θερμοκρασία, χημική συμβατότητα και απαίτηση ροπής λειτουργίας.

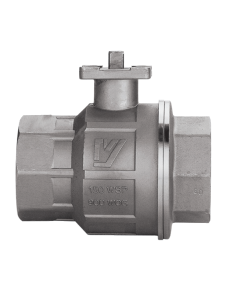

Σε τυπικές ανοξείδωτες εκδόσεις αναφέρονται θερμοκρασιακά εύρη περίπου -25°C έως +180°C για Genebre 2015V και -20°C έως +160°C για Valpres 700355, με PN63/PN64 ανάλογα με διάσταση και τύπο. Η γωνία V-control, όπως 30°, 60° ή 90°, πρέπει να επιλέγεται με βάση το απαιτούμενο χαρακτηριστικό ροής, το διαθέσιμο Δp, το Kv/Cv και την περιοχή λειτουργίας του βρόχου ελέγχου.

Κατά την επιλογή πρέπει να ελέγχονται η συμβατότητα seat/seal με το μέσο, η ροπή ενεργοποίησης, η δυνατότητα ISO 5211 mounting, η συμπεριφορά σε μερικό άνοιγμα και η πιθανότητα cavitation, flashing ή θορύβου σε αυξημένη διαφορική πίεση. Για ακριβέστερο έλεγχο διεργασίας απαιτείται αντιστοίχιση βαλβίδας–actuator–σήματος ελέγχου και όχι επιλογή μόνο με βάση τη διάμετρο σωλήνωσης.
