Τα Ασφαλιστικά UNI/ANSI Flanged - G15-CF / G15-CC της Nuova είναι σχεδιασμένα για αξιόπιστη προστασία σε συστήματα πίεσης. Προσφέρουν υψηλή αντοχή και συμβατότητα με πρότυπα UNI και ANSI, εξασφαλίζοντας ασφαλή λειτουργία σε βιομηχανικές εφαρμογές. Η κατασκευή τους από ποιοτικά υλικά εγγυάται μακροχρόνια απόδοση και ανθεκτικότητα.
Τυποποίηση (Επιλογές)
  • DIN
Σύνδεση (Επιλογές)
  • Φλαντζωτή
Υλικό Κατασκευής (Επιλογές)
  • Ανοξείδωτο
  • Mixed Brass-Stainless steel
Ονομαστική Πίεση (Επιλογές)
  • PN 25

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

G15-CF / G15-CC
G15-LCF / G15-LCC
G15-SCF / G15-SCC
Tipo :
Type :		G15-CF / G15-CCdo: 15mmArea: 176.71mm2
Omologazione
Homologation		PNCoefficiente efflusso ridotto
Reduced flow coefficient		Campo di taratura
Setting range
CE - UKCA250,690,3 - 16,0 bar
EAC250,690,3 - 16,0 bar
ATEX Ex h II 2 Gb - UKEX250,690,3 - 16,0 bar
ATEX Ex h II 2 Db - UKEX (1)250,690,3 - 16,0 bar
ASME XIII - CRN (Canada)///
SELO - TSG///
CONFIGURAZIONE - CONFIGURATION
Materiale
Material		Ottone

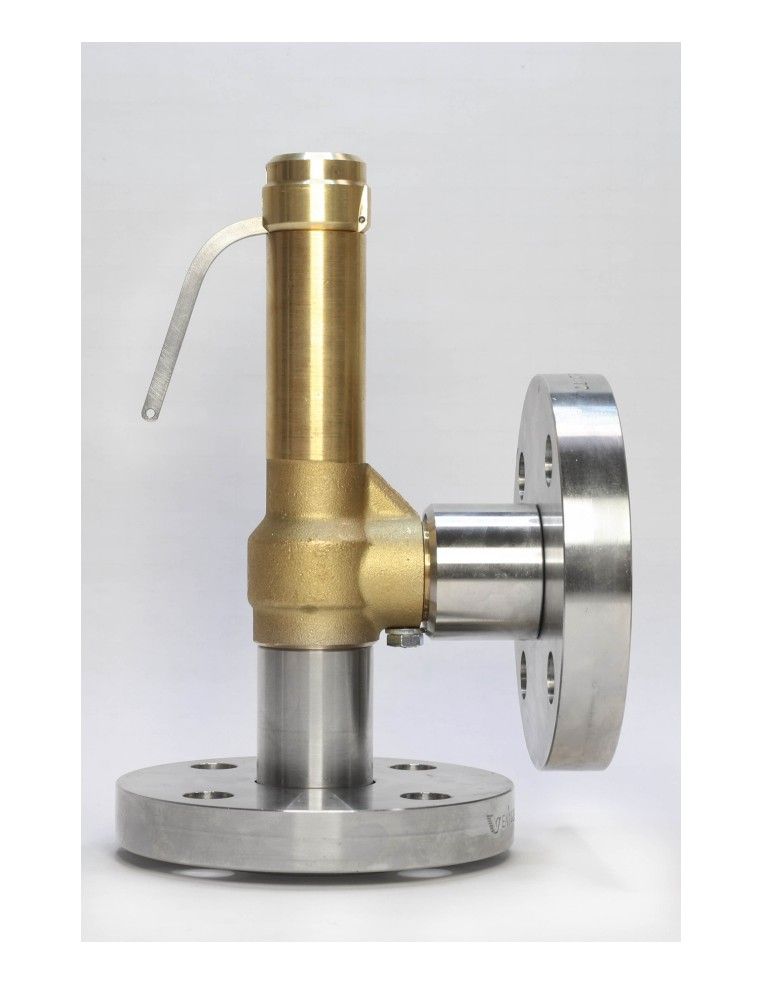

Brass		Mista Ottone-Acciaio inox

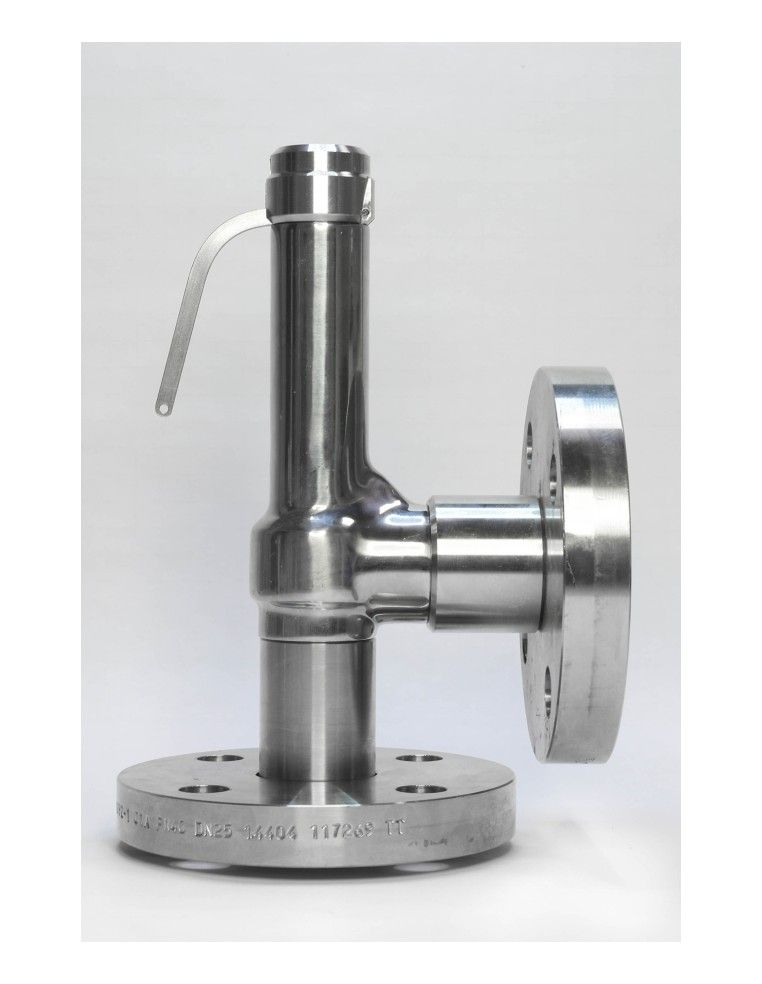

Mixed Brass-Stainless steel		Acciaio inox
Stainless steel
Modelli

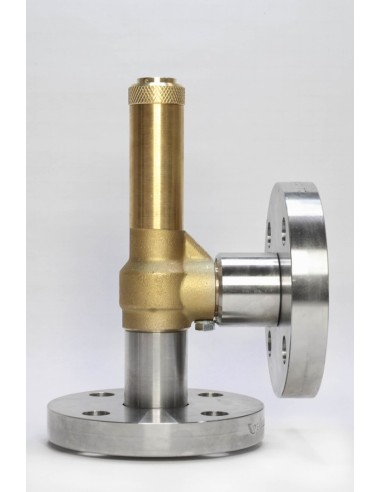

Model		/Con ghieraCon ghiera
/With ring nutWith ring nut

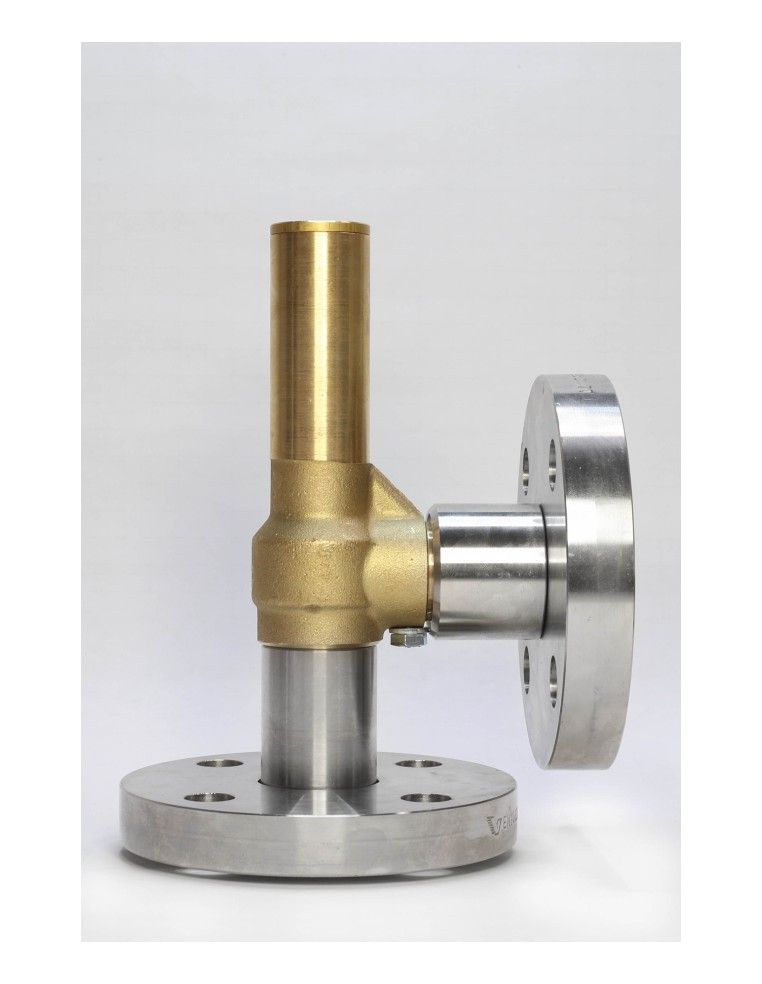

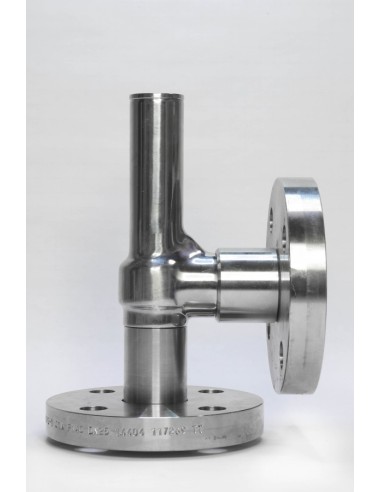

/Senza GhieraSenza Ghiera
/Without ring nutWithout ring nut
/Con levaCon leva
/With leverWith lever
///
///
///
///
Sedi di Tenuta
Seal System		/N.B.R. (Std) -10 / + 100 °CN.B.R. (Std) -10 / + 100 °C
/E.P.D.M. -50 / + 150 °CE.P.D.M. -50 / + 150 °C
/VITON -20 / +200 °CVITON -20 / +200 °C
/SILICONE -60 / +200 °CSILICONE -60 / +200 °C
/PTFE -196 / +250 °CPTFE -196 / +250 °C
/KALREZ -20 / +250 °CKALREZ -20 / +275 °C
/Metal -196 / +250 °CMetal -196 / +450 °C
Connessione Entrata
Inlet Connection		/DN15 PN40DN15 PN40
/DN20 PN40DN20 PN40
/DN25 PN40DN25 PN40
/1/2" ANSI150 - ANSI3001/2" ANSI150 - ANSI300
/3/4" ANSI150 - ANSI300 - ANSI6003/4" ANSI150 - ANSI300 - ANSI600
/1" ANSI1501" ANSI150
///
Connessione Uscita
Outlet Connection		/DN20 PN40DN20 PN40
/DN25 PN40DN25 PN40
/1" ANSI150 - ANSI300 - ANSI6001" ANSI150 - ANSI300 - ANSI600
///
///
///
///
A richiesta possono essere eseguiti collaudi dai più prestigiosi enti quali: INAIL (area ISPESL), TÜV, RINA, Bureau Veritas, ABS e Lloyd
On request tests can be made by the most prestigious societies, such as: INAIL (area ISPELS), TÜV, RINA, Bureau Veritas, ABS and Lloyd Register.
Note: (1) No Modello Con leva / No Model With lever
