Οι πεταλούδες βαλβίδες ARI-ZESA® και ARI-GESA® είναι μαλακής στεγανοποίησης, χωρίς ανάγκη συντήρησης, σχεδιασμένες για βιομηχανικές εφαρμογές υψηλών απαιτήσεων. Προσφέρουν άριστα χαρακτηριστικά ροής, υψηλή στεγανοποίηση και πολλαπλές επιλογές αυτοματισμού, με δυνατότητα χειροκίνητης, ηλεκτρικής ή πνευματικής λειτουργίας.

Τυποποίηση (Επιλογές)
  • DIN
Σύνδεση (Επιλογές)
  • Φλαντζωτή (τύπου φέτας)
Υλικό Κατασκευής (Επιλογές)
  • EN-JS 1030 (GGG40) Ductile Iron
Ονομαστική Πίεση (Επιλογές)
  • PN 6
  • PN 10
  • PN 16
Έδρα (Επιλογές)
  • EPDM
  • FPM
  • NBR
Ενεργοποιητής (Επιλογές)
  • Πνευματικός
  • Ηλεκτρικός

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

Μαλακή στεγανοποίηση – Χωρίς συντήρηση
Άριστη ροή με βελτιστοποιημένες τιμές Zeta
Διπλή στεγανοποίηση άξονα για προστασία από διαρροές
Πιστοποιημένο από DVGW για πόσιμο νερό (έκδοση EPDM)
Πλήρης μόνωση σύμφωνα με τον Κανονισμό Εξοικονόμησης Ενέργειας (EnEV)

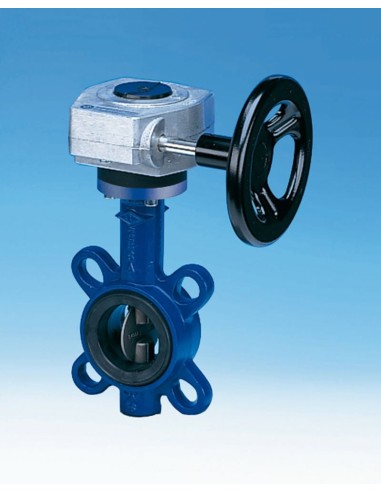

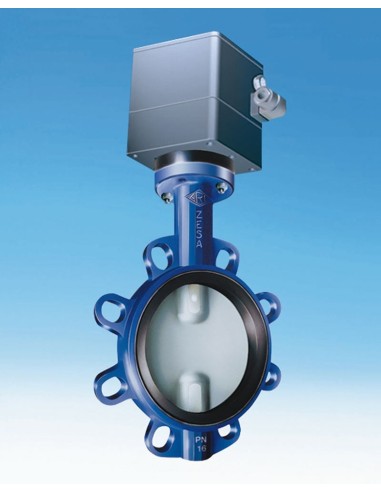

Δυνατότητα επιλογής χειροκίνητου, ηλεκτρικού ή πνευματικού ενεργοποιητή



Τεχνικές Προδιαγραφές

Τύποι & Διαμορφώσεις Βαλβίδων

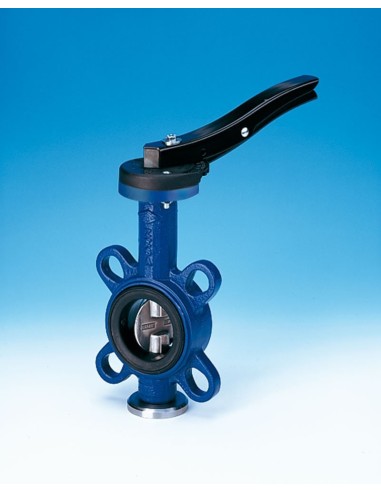

  1. ARI-ZESA® (Wafer Type) – Πεταλούδα βαλβίδα με επιμήκεις οπές
  2. ARI-GESA® (Lug Type) – Πεταλούδα βαλβίδα με σπειρώματα, κατάλληλη ως βαλβίδα άκρου σωλήνα

Υλικά Κατασκευής

Στοιχείο Υλικό
Σώμα EN-GJS-400-15 (Σφαιροειδής Χυτοσίδηρος), EN-JS1030
Έδραση EPDM (-10°C έως +130°C), NBR (-10°C έως +80°C), FPM (0°C έως +150°C)
Δίσκος Ανοξείδωτος χάλυβας 1.4581 / CuAl10Fe5Ni5-C (προαιρετικά για DN40-500)
Άξονας X20Cr13+QT (1.4021+QT) / X6CrNiMoTi17-12-2 (1.4571 για DN ≤ 300)


Ονομαστική Πίεση & Θερμοκρασία

  • Ονομαστική πίεση (PN): PN6, PN10, PN16
  • Μέγιστη διαφορική πίεση:
    • 16 bar (DN25-150)
    • 10 bar (DN200-500)
  • Συνδέσεις με φλάντζες: DIN EN 1092-1
  • Δοκιμή στεγανοποίησης: DIN EN 12266-1 (Κατηγορία Διαρροής A)
  • Πιστοποίηση πόσιμου νερού: DVGW (EPDM) DW-6201BR0244



Δοκιμές και Πιστοποίηση

DIN DVGW registration "water" for EPDM (DN25/32-500)
DIN EN 13774 (Stop valves for gas and water PN 4 till PN16)
DGRL 2014/68/EU (PED Pressure Equipment Directive)
GOST-R (Russia)
