✅ Αναστρέψιμος πνευματικός ενεργοποιητής με κυλιόμενο διάφραγμα (μέγιστη πίεση αέρα 6 bar)
✅ Ηλεκτρικοί ενεργοποιητές με χειροκίνητη λειτουργία, διακόπτες ροπής και προστασία υπερθέρμανσης
✅ Διατίθεται σε ANSI150 και ANSI300
✅ Διαφορετικοί τύποι πωμάτων, συμπεριλαμβανομένων διάτρητων πωμάτων για μείωση θορύβου
✅ Συμμόρφωση με κατηγορία διαρροής IV – VI (ANSI / FCI 70-2)
✅ Έκδοση ηλεκτρικού ενεργοποιητή ανθεκτική σε εκρήξεις (ATEX)
Τεχνικές Προδιαγραφές
Τύποι & Διαμορφώσεις Βαλβίδων
- ARI-STEVI® 470 - ANSI – Ρυθμιστική βαλβίδα με τυπικές επιλογές στεγανοποίησης
- ARI-STEVI® 471 - ANSI – Ρυθμιστική βαλβίδα με φυσούνα ανοξείδωτου χάλυβα για εφαρμογές υψηλής θερμοκρασίας
Υλικά Κατασκευής & Ονομαστικές Πιέσεις
Κωδικός | Ονομαστική Πίεση | Υλικό | Ονομαστική Διάμετρος (DN) |
---|---|---|---|
32.470....90 | ANSI150 | SA216WCB | DN25-200 / NPS 1"-8" |
32.471....90 | ANSI150 | SA216WCB | DN25-200 / NPS 1"-8" |
35.470....90 | ANSI300 | SA216WCB | DN25-200 / NPS 1"-8" |
35.471....90 | ANSI300 | SA216WCB | DN25-200 / NPS 1"-8" |
Άλλα υλικά και εκδόσεις διατίθενται κατόπιν αιτήματος.
Επιλογές Στεγανοποίησης Άξονα
Μοντέλο | Τυπική Στεγανοποίηση | Προαιρετική Στεγανοποίηση |
---|---|---|
470 (DN25-200) | PTFE V-ring (-10°C έως 220°C) | Γραφίτης (-10°C έως 425°C) |
470 (DN25-200) | EPDM (-10°C έως 150°C, κατάλληλο για νερό & ατμό έως 180°C) | -- |
471 (DN25-200) | Φυσούνα από ανοξείδωτο χάλυβα με γραφίτη (-29°C έως 425°C) | Φυσούνα με EPDM (-29°C έως 150°C, κατάλληλο για νερό & ατμό έως 180°C) |
Ονομαστική Πίεση & Θερμοκρασία
Μοντέλο | Ονομαστική Πίεση | Θερμοκρασία Λειτουργίας | Μέγιστη Πίεση (bar) |
---|---|---|---|
470 / 471 - ANSI150 | ANSI150 | -29°C έως 425°C | 19.6 bar @ 38°C |
470 - ANSI300 | ANSI300 | -29°C έως 425°C | 51.1 bar @ 38°C |
471 - ANSI300 | ANSI300 | -29°C έως 425°C | 30 - 40 bar |
Τύποι Πωμάτων & Υδραυλικές Χαρακτηριστικές
- Παραβολικό πώμα με μεταλλική έδραση (στάνταρ) – Κατηγορία διαρροής IV (ANSI / FCI 70-2)
- Παραβολικό πώμα με PTFE-soft seal (μέγιστο 200°C) – Κατηγορία διαρροής VI
- Πώμα τύπου V-port με μεταλλική έδραση – Κατηγορία διαρροής IV
- Διάτρητο πώμα για μείωση θορύβου (προαιρετικό) – Ιδανικό για εφαρμογές με αέρια και ατμό
Επιλογές Αυτοματισμού

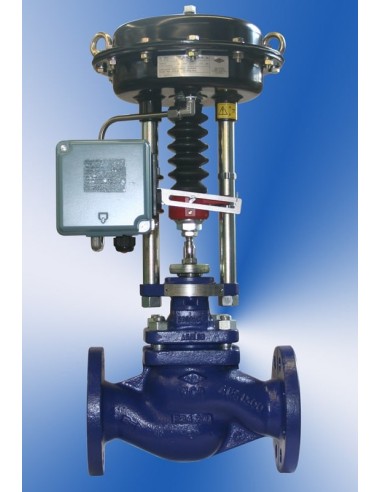

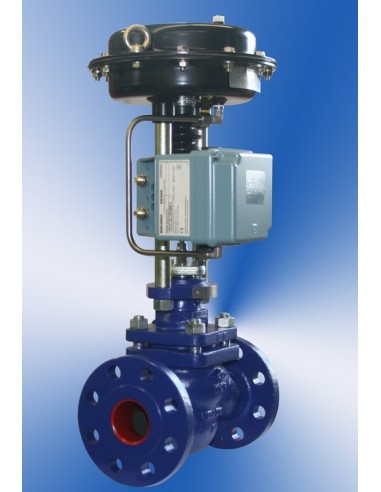

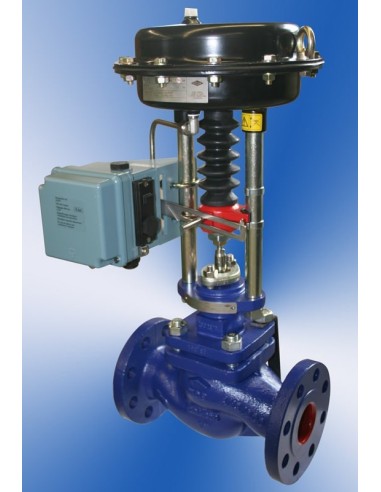

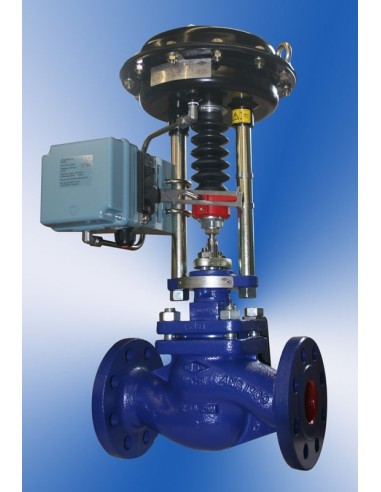

Πνευματικός Ενεργοποιητής – ARI-DP 32 - 35
- Μέγιστη Πίεση Παροχής Αέρα: 6 bar
- Spring-opening ή Spring-closing λειτουργία
- Χειροτροχός για χειροκίνητη λειτουργία (προαιρετικό)

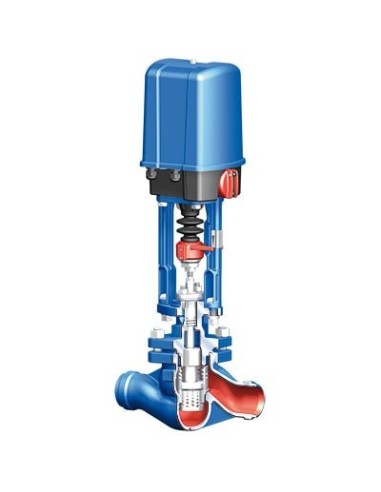

Ηλεκτρικός Ενεργοποιητής – ARI-PREMIO / AUMA SAR
- ARI-PREMIO 2,2 - 25 kN / PREMIO-Plus 2G
- Ψηφιακός έλεγχος, προστασία IP65, διακόπτες ροπής
- Έκδοση ανθεκτική σε εκρήξεις (ATEX) διαθέσιμη
- AUMA SAR 07.2 - 14.6
- Προστασία IP67, διακόπτες ροπής & διαδρομής, προστασία υπερθέρμανσης
- Έκδοση ATEX διαθέσιμη κατόπιν αιτήματος
