Σφαιρικός κρουνός 3 τεμαχίων από ανοξείδωτο ASTM A351 CF8M, με ολική διατομή και κατασκευή κατάλληλη για συντήρηση χωρίς απομάκρυνση των άκρων από τη σωλήνωση.

Τεχνικά χαρακτηριστικά

  • Διατομές: 1/4”–4”
  • Πίεση: PN64 έως 1/2”, PN40 έως 1”, PN25 έως 2”, PN16 έως 4”
  • Θερμοκρασία λειτουργίας: -20°C έως +160°C
  • Vacuum: 10⁻² torr
  • Σώμα / άκρα: ASTM A351 CF8M
  • Σφαίρα: ASTM A479 TP316 ή A351 CF8M
  • Στέλεχος: ASTM A479 TP316
  • Έδρες: PTFE ή ενισχυμένο PTFE ανά έκδοση
  • Antifriction ring: TFM
  • O-ring: FKM / Viton

Διαφορές εκδόσεων

Κωδικός Τύπος σύνδεσης
710060 ISO 7 Rp
710061 Socket Weld (SW)
710062 Butt Weld (BW)

Η επιλογή γίνεται σύμφωνα με το πρότυπο σωληνώσεων και τις απαιτήσεις της εγκατάστασης.

Κατασκευή 3 τεμαχίων

Το κεντρικό τμήμα της βάνας μπορεί να αφαιρεθεί για αντικατάσταση εδρών ή επιθεώρηση της σφαίρας, χωρίς αποξήλωση των συγκολλημένων ή σπειρωτών άκρων.

Πιστοποιήσεις

Διαθέσιμες εκτελέσεις με πιστοποιήσεις ATEX, SIL 3 και TÜV, ανάλογα με τις απαιτήσεις του έργου. (philippopoulos.gr)

Εφαρμογές

  • Νερό διεργασίας
  • Πεπιεσμένος αέρας
  • Βιομηχανικά αέρια
  • Χημικά υγρά συμβατά με CF8M και PTFE
  • Βοηθητικά δίκτυα παραγωγικών μονάδων

Κριτήρια επιλογής

Οι σειρές 710060, 710061 και 710062 χρησιμοποιούνται όταν απαιτείται ανοξείδωτη βάνα 3 τεμαχίων με δυνατότητα συντήρησης και επιλογή μεταξύ σπειρωτής, SW ή BW σύνδεσης. Ελέγχονται η πίεση ανά διάμετρο, η θερμοκρασία λειτουργίας και η συμβατότητα των υλικών στεγάνωσης με το μέσο.

Τυποποίηση (Επιλογές)
  • DIN
Σύνδεση (Επιλογές)
  • Κολλητή Socket
  • Κολλητή Butt
  • ISO 7 Rp
Υλικό Κατασκευής (Επιλογές)
  • ASTM A351 CF8M
Ονομαστική Πίεση (Επιλογές)
  • PN 16
  • PN 25
  • PN 40
  • PN 64

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

v-ball option

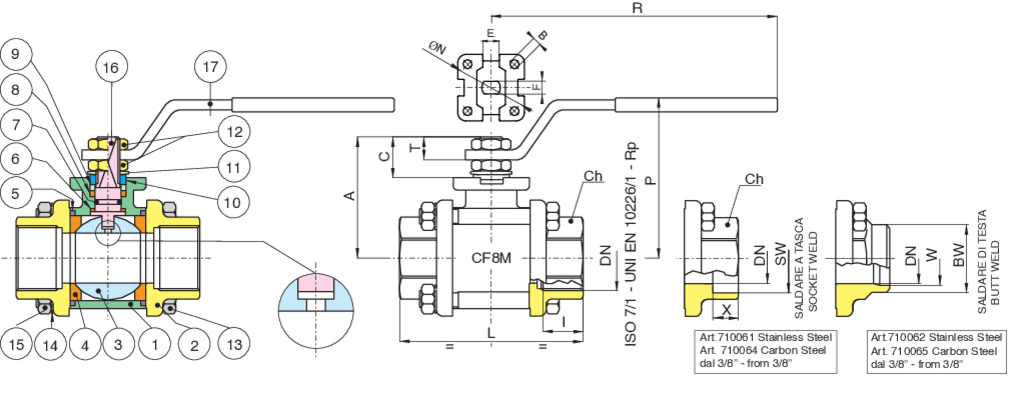

Technical specifications

710060_710063_B

MAXIMUM WORKING PRESSURE WITH STEAM 15 bar.

Vacuum: 10-3 torr.

PositionPart nameMaterialN.° pieces
1BODYA351-CF8M1
2END CONNECTIONA351-CF8M2
3BALLA479-TP316/A351-CF8M1
4BALL SEATPTFE+ CARBOGRAFITE2
5O-RINGFKM2
6THRUST WASHERPTFE+CARBOGRAFITE1
7O-RINGFKM1
8STEM SEATPTFE+CARBOGRAFITE1
9PACKING GLANDINOX AISI 303 (1/4”-2”) CARBON STEEL (2’’1/2-3’’- 4’’)1
10END STOPINOX AISI 430 (1/4”-2”) CARBON STEEL (2’’1/2-3’’-4’’)2-1
11SPRING WASHERCARBON STEEL (2’’1/2-3’’-4’’)2
12NUTA182-F304 (1/4”-2”) CARBON STEEL (2’’1/2-3’’- 4’’)2
13BOLTINOX AISI 304 (1-4”-2”) CARBON STEEL (2’’1-2-3’’- 4’’)4-6
14WASHERINOX AISI 304 (1-4”-2”) CARBON STEEL (2’’1-2-3’’- 4’’)4-6
15NUTINOX AISI 304 (1-4”-2”) CARBON STEEL (2’’1-2-3’’- 4’’)4-6
16STEMA479-TP316/17-4-PH1
17HANDLEINOX AISI 430 (1/4”-2”) CARBON STEEL (2’’1/2-3’’-4’’)1
SIZEDNCODEBOXSWXBWWILChRPACTEFØNBKvPNKg
1/4"871006002-71006102-7100620210----1157OT.22110503513,5985--5,5640,28
3/8"1071006003-71006103-710062031018,29,517,112,4811,457OT.22110503513,5985--8,5640,27
1/2"1571006004-71006104-71006204622,49,521,415,761565OT.271316447151010736619,2640,50
3/4"2071006005-71006105-71006205527,711,126,720,9616,376OT.3213168521610107425,535400,70
1"2571006006-71006106-71006206234,512,733,426,6419,192OT.41174796019,512,512842664,5401,20
1"1/43271006007-71006107-71006207443,214,342,235,0821,4106OT.50174836419,512,5128425,5103,8251,70
1"1/24071006008-71006108-71006208249,515,948,340,9421,4116OT,55250100792416,51610506,5174252,50
2"5071006010-71006110-7100621026217,560,352,4825,7136OT.70250107862416,51610506,5301,3253,90
2"1/26571006012-71006112-71006212176,5207362,6830,2153Ø903211261032818201470M8545,7168,15
3"8071006014-71006114-71006214189,52088,977,9233,3180Ø1053211371142818201470M8872,51612,80
4"10071006018-71006118-71006218111520114,3102,2639,3217Ø13038115613734,5222418102M101363,31621,50

Πιστοποιήσεις

SIL 3  SIL 3

TUV TUV

ATEX (On request) ATEX  (On request)
