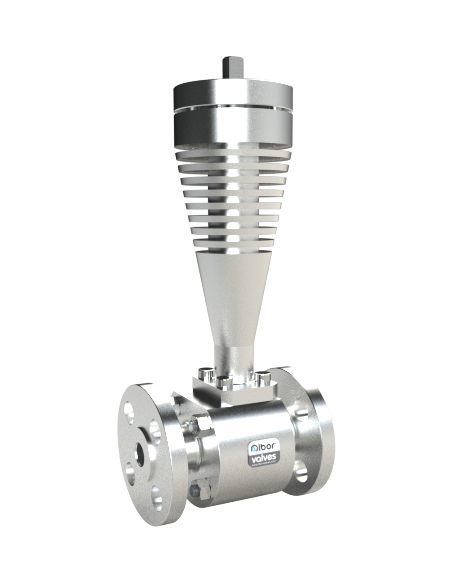

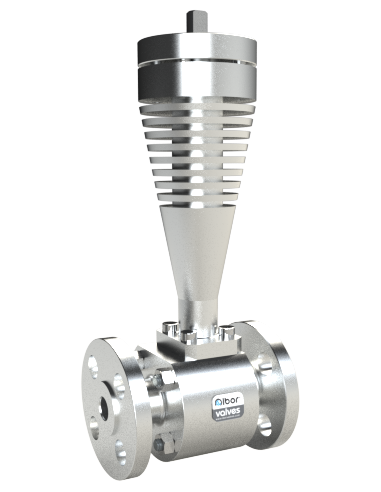

Σφαιρικός κρουνός Ibor τύπος 32002

Ο Ibor 32002 είναι σφαιρικός κρουνός 2 οδών για βιομηχανική απομόνωση ροής σε σωληνώσεις υγρών και αερίων. Η έκδοση βασίζεται σε self-relieving seat, με δυνατότητα πρόσθετης στεγάνωσης έδρας μέσω injector. (philippopoulos.gr)

Στεγάνωση και συντήρηση

Self-relieving seat / cavity relief
Seat sealing injector
Stem sealing injector
Προέκταση άξονα ή καπακιού
Σχεδιασμός για fugitive emissions
Locking device
Drain plug
Overlay στην περιοχή έδρας ή σε όλα τα βρεχόμενα μέρη
Heating ή cooling jacket

Συνδέσεις

Flanged: ASME B16.5 / GOST 12815-80 / EN 1092.1
Socket Weld: ASME B16.11
Butt Weld: ASME B16.25
NPT: ASME B1.20.1
BSPP ή BSPT: BS21

Εφαρμογές

Χρησιμοποιείται σε γραμμές ατμού, θερμού νερού, αερίων διεργασίας, hydrocarbons, λαδιού και βοηθητικών δικτύων. Οι injectors επιτρέπουν υποστήριξη στεγάνωσης χωρίς άμεση αποσυναρμολόγηση της βαλβίδας.

Σημεία επιλογής

Το self-relieving seat μειώνει την πιθανότητα υπερπίεσης στην κοιλότητα λόγω θερμικής διαστολής εγκλωβισμένου μέσου. Το seat sealing injector εξετάζεται σε κρίσιμες γραμμές απομόνωσης όπου απαιτείται δυνατότητα επέμβασης στη στεγάνωση κατά τη λειτουργία.

Περιγραφή

Seat design

Self-relieving seat (cavity relief)

Stem

Stem or bonnet extension
Design according to fugitive emissions
Locking device

Other

Drain plug

Connections

Flanged End: ASME B16.5 / GOST 12815-80 / EN 1092.1

Socket Weld End: ASME B16.11

**integral nipples and available

Butt Weld End: ASME B16.25

**integral nipples and available

Threaded NPT End: ASME B1.20.1

Threaded BSPP OR BSPT: BS21

Others
