Βαλβίδες Εκτόνωσης Πίεσης

Οι βαλβίδες anti-surge νερού χρησιμοποιούνται σε αντλιοστάσια, δίκτυα ύδρευσης, βιομηχανικές γραμμές νερού και συστήματα μεταφοράς όπου οι απότομες μεταβολές παροχής μπορούν να προκαλέσουν υδραυλικό πλήγμα, υπερπίεση ή ανεπιθύμητη αποφόρτιση σωληνώσεων. Η επιλογή τους πρέπει να βασίζεται σε υδραυλική ανάλυση μεταβατικών φαινομένων, καμπύλες αντλιών, μήκος και υψομετρική διαμόρφωση αγωγού, ταχύτητα ροής, χρόνο διακοπής αντλίας και επιτρεπτές πιέσεις του δικτύου.

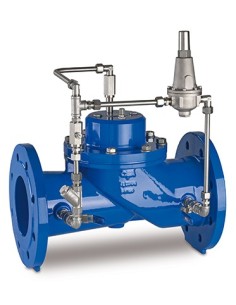

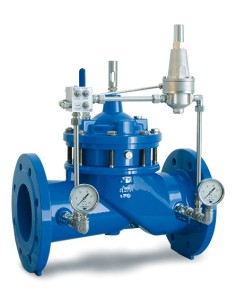

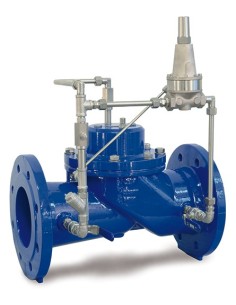

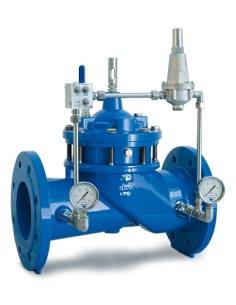

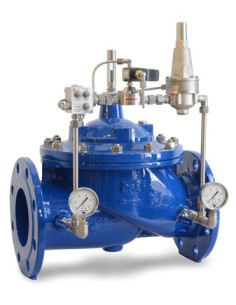

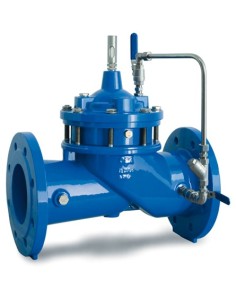

Στην κατηγορία περιλαμβάνονται αυτόματες βαλβίδες ελέγχου CSA XLC για pressure relief, surge anticipating και pump control εφαρμογές, με εκδόσεις XLC 320/420-R, XLC 321/421, XLC 390/490, XLC 392/492, double chamber και PN40 διαμορφώσεις. Οι διαθέσιμες επιλογές αναφέρονται με τυποποίηση DIN, φλαντζωτή σύνδεση, σώμα από ductile cast iron και κλάσεις PN10, PN16, PN25 και PN40.

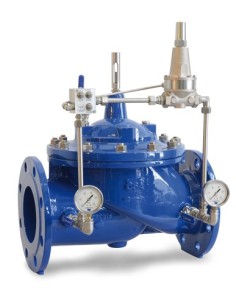

Η XLC 320/420-R είναι upstream pressure relief valve, εγκατεστημένη σε παράκαμψη από την κύρια γραμμή, ώστε να εκτονώνει υπερβολική ανάντη πίεση όταν αυτή υπερβεί την προκαθορισμένη ρύθμιση. Χρησιμοποιείται κατάντη αντλιών, μετά από σταθμούς μείωσης πίεσης ή σε βιομηχανικό εξοπλισμό όπου απαιτείται περιορισμός ανεπιθύμητων διακυμάνσεων πίεσης.

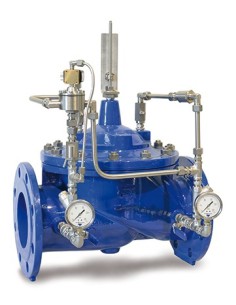

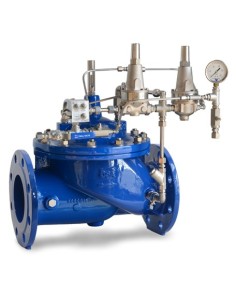

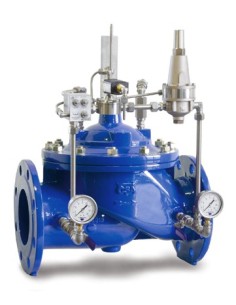

Η XLC 321/421 λειτουργεί ως surge anticipating valve με δύο pilots και hydraulic accelerators, ώστε να ενεργεί τόσο ως βαλβίδα εκτόνωσης σε αύξηση πίεσης όσο και ως προληπτική προστασία σε απότομη διακοπή αντλίας λόγω απώλειας ισχύος. Οι XLC 390/490 και 392/492 λειτουργούν ως active check / pump control valves για απομόνωση της αντλίας κατά την εκκίνηση και παύση, με τη 392/492 να διατηρεί επιπλέον ελάχιστη upstream πίεση.

Κατά τη συντήρηση ελέγχονται pilot lines, hydraulic accelerators, φίλτρα, needle valves, flow stabilizers, διάφραγμα, έδρα, ένδειξη θέσης και πραγματικό setpoint υπό παροχή. Εγκλωβισμένος αέρας, σωματίδια ή λανθασμένο sizing μπορούν να οδηγήσουν σε καθυστέρηση απόκρισης, hunting ή ανεπαρκή απόσβεση του υδραυλικού πλήγματος.
