Τερματικοί Διακόπτες

Οι τερματικοί διακόπτες χρησιμοποιούνται σε βαλβίδες με πνευματικούς ή ηλεκτρικούς ενεργοποιητές για επιβεβαίωση θέσης ανοικτό/κλειστό, εντοπισμό ενδιάμεσης θέσης και μετάδοση σήματος σε PLC, DCS, πίνακες interlock ή συστήματα επιτήρησης. Η επιλογή τους πρέπει να γίνεται με βάση τον τύπο ενεργοποιητή, τη γωνία ή διαδρομή λειτουργίας, το πρότυπο τοποθέτησης, τον τύπο αισθητήρα, το περιβάλλον εγκατάστασης και την απαίτηση για μηχανική, επαγωγική ή αναλογική ανατροφοδότηση.

Στην κατηγορία περιλαμβάνονται limit switch boxes Eurotec Big-Box, EuroBox, Flex Box, I-Box, Neptun Box, Wave Box και D-Box, καθώς και εκδόσεις αντιεκρηκτικής προστασίας για ταξινομημένες περιοχές. Η Big-Box χρησιμοποιείται όταν απαιτείται μεγαλύτερο περίβλημα για κυλινδρικούς αισθητήρες M30 ή μηχανικούς διακόπτες θέσης κατά DIN EN 50041. Η Flex Box χρησιμοποιεί robust copper-free aluminium με περιεκτικότητα χαλκού κάτω από 0,05%, στοιχείο σχετικό για αλατούχες ατμόσφαιρες, θειούχα αέρια και περιβάλλοντα με ammonium nitrate.

Για επικίνδυνες περιοχές διατίθενται εκδόσεις Ex de t, Ex t, Ex ec και Ex tc. Οι σχετικές διαμορφώσεις Flex Box αναφέρονται για Zone 1, Zone 2, Zone 21 και Zone 22, με σημάνσεις όπως II 2G Ex db eb IIC T4–T6 Gb και II 2D Ex tb IIIC T80°C–T135°C Db, ανάλογα με τον τύπο προστασίας. Η επιλογή Ex έκδοσης πρέπει να αντιστοιχεί στη ζώνη, στην ομάδα αερίων ή σκόνης, στη θερμοκρασιακή κλάση και στην καλωδίωση πεδίου.

Οι Eurotec limit switch boxes διαθέτουν τεκμηρίωση για ISO 9001, ATEX-QM κατά ISO/IEC 80079-34, δηλώσεις συμμόρφωσης για Machinery Directive, Low Voltage Directive και EMC Directive, καθώς και FMEDA ταξινόμηση SIL 1 έως SIL 3 για χρήση σε safety-related loops. Στην ίδια κατηγορία περιλαμβάνεται ο OMC PTL7R για περιστροφικούς ενεργοποιητές, με δυνατότητα limit switches, ανατροφοδότησης 4–20 mA ή συνδυασμένης ένδειξης θέσης και αναλογικού σήματος.

Κατά την εγκατάσταση πρέπει να ελέγχονται η ευθυγράμμιση άξονα, η ρύθμιση cam, η στεγανότητα καλωδιοεισόδων, η γείωση, η προστασία από υγρασία και η περιοδική επαλήθευση των σημάτων open/close υπό πραγματική λειτουργία βαλβίδας.

Τερματικοί Διακόπτες Eurotec τύπος Big-Box

Limit Switch Boxes - Standard Range - Big-Box | Eurotec
Τερματικοί διακόπτες Eurotec Big-Box EAL Η Eurotec Big-Box είναι κουτί τερματικών διακοπτών για ανατροφοδότηση θέσης βαλβίδων με πνευματικούς περιστροφικούς ενεργοποιητές. Χρησιμοποιείται όταν απαιτείται μεγαλύτερος εσωτερικός χώρος για κυλινδρικούς αισθητήρες M30, αισθητήρες ειδικού μήκους ή μηχανικούς διακόπτες θέσης κατά DIN EN 50041. Τεχνική χρήση Το...

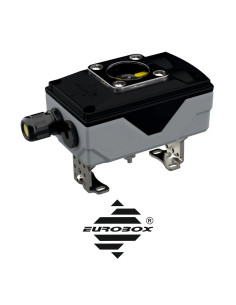

Τερματικοί Διακόπτες Eurotec τύπος EuroBox

Limit Switch Boxes - Standard Range - EUROBOX | Eurotec
Τερματικοί διακόπτες Eurotec EuroBox Η EuroBox είναι κουτί τερματικών διακοπτών για ανατροφοδότηση θέσης βανών με πνευματικούς περιστροφικούς ενεργοποιητές. Η χρήση της αφορά σήματα ανοικτής/κλειστής θέσης προς PLC, DCS ή πίνακα αυτοματισμού και όχι επαφή με το ρευστό διεργασίας. Κατασκευή και τοποθέτηση Σώμα πολυαμιδίου PA6, καπάκι PC, βάση/γέφυρα...

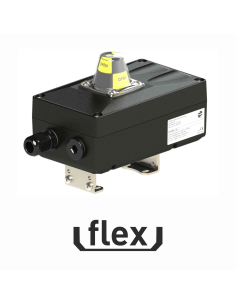

Τερματικοί Διακόπτες Eurotec τύπος Flex Box

Limit Switch Boxes - Standard Range - Flex Box | Eurotec
Τερματικοί διακόπτες Eurotec Flex Box EFX Η Eurotec Flex Box EFX είναι κουτί ανατροφοδότησης θέσης για βάνες με πνευματικούς περιστροφικούς ενεργοποιητές. Ο άξονας της μονάδας συνδέεται μηχανικά με τον άξονα του ενεργοποιητή και οι εσωτερικοί έκκεντροι ενεργοποιούν τους διακόπτες θέσης για σήμα προς PLC, DCS ή πίνακα αυτοματισμού. Κατασκευή και...

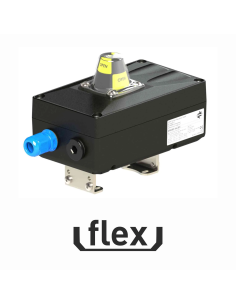

Τερματικοί Διακόπτες Ex-protected Eurotec τύπος Flex Box

Limit Switch Box - Ex-protected - Flex Box | Eurotec
Τερματικοί διακόπτες Eurotec Flex Box Ex ia Η Flex Box Ex ia είναι κουτί ανατροφοδότησης θέσης για βάνες με πνευματικούς περιστροφικούς ενεργοποιητές. Ο άξονάς της συνδέεται με τον άξονα του ενεργοποιητή και οι έκκεντροι ενεργοποιούν τους εσωτερικούς αισθητήρες για σήμα open/closed προς PLC, DCS ή σύστημα ασφαλείας. Δεν έρχεται σε επαφή με το ρευστό...

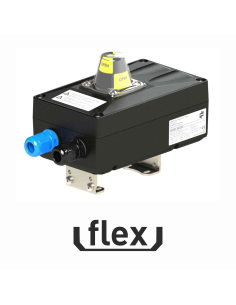

Τερματικοί Διακόπτες αντιεκρηκτικής προστασίας (Ex e ia) Eurotec τύπος Flex Box

Limit Switch Box - Ex e ia - Ex-protected - Flex Box | Eurotec
Eurotec Flex Box Ex e ia – κουτί τερματικών διακοπτών Η Flex Box Ex e ia είναι κουτί ανατροφοδότησης θέσης για βάνες με πνευματικούς περιστροφικούς ενεργοποιητές. Ο άξονας του κουτιού συνδέεται θετικά με τον άξονα του ενεργοποιητή και οι έκκεντροι ενεργοποιούν τους αισθητήρες θέσης για σήματα open/closed προς PLC, DCS ή SIS. Αντιεκρηκτική...

Τερματικοί Διακόπτες αντιεκρηκτικής προστασίας (Ex de t (-ED) - Ex t (K2D) - Ex ec - Ex tc (K3)) Eurotec τύπος Flex Box

Limit Switch Box - Ex-protected - Flex Box - Ex de t (-ED) - Ex t (K2D) - Ex ec - Ex tc (K3) | Eurotec
Eurotec Flex Box Ex – ED / K2D / K3 Η Flex Box Ex είναι κουτί τερματικών διακοπτών για ανατροφοδότηση θέσης βανών με πνευματικούς περιστροφικούς ενεργοποιητές. Ο άξονας του κουτιού ακολουθεί την περιστροφή του ενεργοποιητή και οι έκκεντροι ενεργοποιούν τους εσωτερικούς διακόπτες ή αισθητήρες open/closed. Δεν έρχεται σε επαφή με το ρευστό διεργασίας, άρα...

Τερματικοί Διακόπτες Eurotec τύπος I-Box

Limit Switch Box - Standard Range - I-Box | Eurotec
Τερματικοί διακόπτες Eurotec i-box Η Eurotec i-box είναι συμπαγές κουτί τερματικών διακοπτών για ανατροφοδότηση θέσης σε πνευματικούς περιστροφικούς ενεργοποιητές. Προορίζεται για μικρούς ενεργοποιητές και σημεία με περιορισμένο διαθέσιμο χώρο, με απευθείας τοποθέτηση σε διάτρηση 80×30 mm και ύψος άξονα 20 ή 30 mm, χωρίς ενδιάμεση γέφυρα στήριξης....

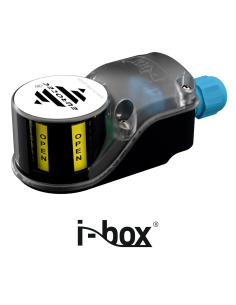

Τερματικοί Διακόπτες αντιεκρηκτικής προστασίας Eurotec τύπος I-Box

Limit Switch Box - Ex-protected - I-Box | Eurotec
Eurotec i-box Ex ia – κουτί τερματικών διακοπτών Η i-box Ex ia είναι συμπαγής πλαστική μονάδα ανατροφοδότησης θέσης για βάνες με πνευματικούς περιστροφικούς ενεργοποιητές. Προορίζεται για σημεία με περιορισμένο χώρο και για ενεργοποιητές με διάτρηση 80×30 mm και ύψος άξονα 20 ή 30 mm, χωρίς ενδιάμεση γέφυρα στήριξης. Αντιεκρηκτική προστασία Η έκδοση IV…IA...

Τερματικοί Διακόπτες Eurotec τύπος Neptun Box

Limit Switch Boxes - Standard Range - Neptun Box | Eurotec
Τερματικοί διακόπτες Eurotec Neptun Box NEK Η Neptun Box NEK είναι ανοξείδωτο κουτί τερματικών διακοπτών για ανατροφοδότηση θέσης βανών με πνευματικούς περιστροφικούς ενεργοποιητές. Ο άξονας του κουτιού ακολουθεί την περιστροφή του ενεργοποιητή και οι έκκεντροι ενεργοποιούν τους διακόπτες ή αισθητήρες για σήμα open/closed προς PLC ή DCS. Κατασκευή και...

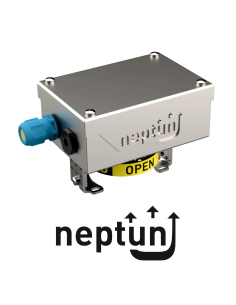

Τερματικοί Διακόπτες αντιεκρηκτικής προστασίας Eurotec τύπος Neptun Box

Limit Switch Box - Ex-protected - Neptun Box | Eurotec
Eurotec Neptun Box Ex – κουτί τερματικών διακοπτών Η Neptun Box Ex είναι ανοξείδωτη μονάδα ανατροφοδότησης θέσης για βάνες με πνευματικούς περιστροφικούς ενεργοποιητές. Ο άξονας του κουτιού συνδέεται μηχανικά με τον άξονα του ενεργοποιητή και οι έκκεντροι ενεργοποιούν τους αισθητήρες ή διακόπτες open/closed για σήμα προς PLC, DCS ή SIS. Υλικό και...

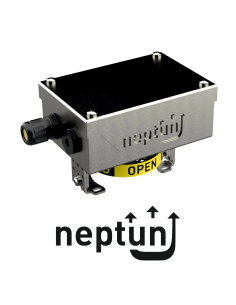

Τερματικοί Διακόπτες αντιεκρηκτικής προστασίας (Ex de t (-ED) - Ex t (K2D) - Ex ec - Ex tc (K3)) Eurotec τύπος Neptun Box

Limit Switch Box - Ex-protected - Neptun Box - Ex de t (-ED) - Ex t (K2D) - Ex ec - Ex tc (K3) | Eurotec
Eurotec Neptun Box Ex ED / K2D / K3 Η Neptun Box Ex είναι ανοξείδωτο κουτί τερματικών διακοπτών για ανατροφοδότηση θέσης σε βάνες με πνευματικούς περιστροφικούς ενεργοποιητές. Ο άξονας της μονάδας ακολουθεί την περιστροφή του ενεργοποιητή και οι έκκεντροι ενεργοποιούν τους διακόπτες open/closed προς PLC, DCS ή SIS. Υλικό και περιβάλλον εγκατάστασης Το...

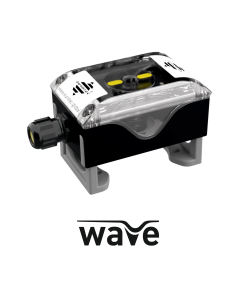

Τερματικοί Διακόπτες Eurotec τύπος Wave Box

Limit Switch Box - Standard Range - Wave Box | Eurotec
Eurotec Wave Box – κουτί τερματικών διακοπτών Η Wave Box είναι κουτί ανατροφοδότησης θέσης για βάνες με πνευματικούς περιστροφικούς ενεργοποιητές. Ο άξονας του κουτιού συνδέεται με τον άξονα του ενεργοποιητή και οι έκκεντροι ενεργοποιούν τους εσωτερικούς διακόπτες για σήμα open/closed προς PLC, DCS ή πίνακα αυτοματισμού. Δεν έρχεται σε επαφή με το ρευστό...

Τερματικοί Διακόπτες αντιεκρηκτικής προστασίας Eurotec τύπος Wave Box

Limit Switch Box - Ex-protected - Wave Box | Eurotec
Eurotec Wave Box Ex ia – κουτί τερματικών διακοπτών Η Wave Box Ex ia είναι μονάδα ανατροφοδότησης θέσης για βάνες με πνευματικούς περιστροφικούς ενεργοποιητές. Χρησιμοποιείται για σήματα open/closed προς PLC, DCS ή SIS μέσω ενδογενώς ασφαλών κυκλωμάτων. Δεν έρχεται σε επαφή με το ρευστό διεργασίας, άρα δεν επιλέγεται από PN ή Class βάνας. Περιοχές Ex και...

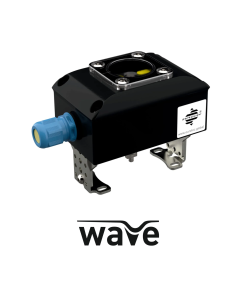

Τερματικοί Διακόπτες αντιεκρηκτικής προστασίας (Ex de t (-ED) - Ex t (K2D) - Ex ec - Ex tc (K3)) Eurotec τύπος Wave Box

Limit Switch Box - Ex-protected - Wave Box - Ex de t (-ED) - Ex t (K2D) - Ex ec - Ex tc (K3) | Eurotec
Eurotec Wave Box Ex ED / K2D / K3 Η Wave Box Ex είναι κουτί τερματικών διακοπτών για βάνες με πνευματικούς περιστροφικούς ενεργοποιητές 90°. Ο άξονας του κουτιού συνδέεται με τον άξονα του ενεργοποιητή και οι εσωτερικοί έκκεντροι δίνουν σήματα open/closed προς PLC, DCS ή SIS. Δεν έρχεται σε επαφή με το ρευστό διεργασίας, άρα δεν επιλέγεται από PN ή Class...

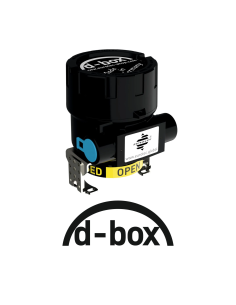

Τερματικοί Διακόπτες αντιεκρηκτικής προστασίας (Flameproof Housing) Eurotec τύπος D-Box

Limit Switch Box - Ex d (Flameproof Housing) - D-Box | Eurotec
Eurotec D-Box Ex d – flameproof κουτί τερματικών διακοπτών Η Eurotec D-Box είναι κουτί ανατροφοδότησης θέσης για βάνες με πνευματικούς περιστροφικούς ενεργοποιητές. Το περίβλημα είναι Ex d / flameproof και χρησιμοποιείται όταν οι ηλεκτρικές επαφές ή οι αισθητήρες πρέπει να λειτουργούν μέσα σε πιστοποιημένο αντιεκρηκτικό περίβλημα. Η μονάδα δίνει σήματα...

Τερματικοί Διακόπτες για περιστροφικούς ρυθμιστές Θέσης OMC τύπος PTL7R

Limit Switch for Rotary Positioner - PTL7R | OMC
OMC PTL7R – τερματικοί διακόπτες για rotary positioners Το OMC PTL7R είναι κουτί τερματικών διακοπτών και, ανά έκδοση, πομπού θέσης 4–20 mA για περιστροφικές βαλβίδες και πνευματικούς ενεργοποιητές. Τοποθετείται σε ενεργοποιητές με σύνδεση NAMUR ή απευθείας σε positioners OMC, με αξονική σύζευξη στον άξονα ώστε να περιορίζεται το μηχανικό διάκενο στη...
